Bassreflex und Tieftöner: Moderne Beschallungstechnik mit Tiefgang
Das perfektes Duo für kraftvollen Klang
In der modernen Beschallungstechnik stehen Tieftöner und Bassreflex-Systeme für kraftvollen und präzisen Klang im Tieffrequenzbereich. Doch hinter diesem beeindruckenden Sound steckt ein komplexes Zusammenspiel aus physikalischen Prinzipien, akustischer Optimierung und intelligentem Design. Diese Komponenten sind das Rückgrat jeder professionellen Beschallungsanlage. Doch wie funktionieren sie genau? Was müssen Sie bei der Planung beachten?
Das erfahren Sie hier:
- Das Funktionsprinzip des Bassreflex-Systems
- Tieftöner: Das Fundament der Basswiedergabe
- Der richtige Einsatz von Tieftöner und Bassreflex: Raumakustik ist der Schlüssel
- Frequenzweichen und DSP: Die unsichtbaren Helfer
- Vorteile und Herausforderungen: Wie Sie das Beste herausholen
- Fazit: Präzise Planung für exzellenten Klang
Das Funktionsprinzip des Bassreflex-Systems
Ein Bassreflex-Gehäuse nutzt das Prinzip der Helmholtz-Resonanz. Diese
Resonanz tritt auf, wenn Luft in einem bestimmten Volumen (im
Lautsprechergehäuse) bei einer definierten Frequenz zu schwingen
beginnt. Der Effekt: Durch Bassreflexrohr oder -port wird die Rückseite
der Membran genutzt, um den Schalldruck zu verstärken. Hierdurch gibt
eine Lautsprecherbox tiefere Frequenzen deutlich lauter und effektiver wieder, als es in einem geschlossenen Gehäuse möglich wäre.
Wichtig: Die Abstimmfrequenz
Jeder Bassreflex-Lautsprecher hat eine sogenannte Abstimmfrequenz. Dies ist die Frequenz,
bei der das Bassreflexsystem maximal effizient arbeitet. Diese
Abstimmfrequenz ist einer der wichtigsten Parameter bei der Planung.
Wählt der Akustikingenieur sie falsch, führt das zu unerwünschten
Verzerrungen oder gar zu einem Einbruch der Tieftonwiedergabe. Im
Idealfall ist die Abstimmfrequenz so gewählt, dass sie den Frequenzbereich unterstützt,
den der Tieftöner alleine nicht mehr optimal abdecken kann. Sie können
die Abstimmfrequenz durch die Länge und den Durchmesser des
Bassreflexrohres beeinflussen.
Bassreflex-Rohre
Ein Beispiel: Ein Bassreflexlautsprecher, der für eine Konzertarena oder ein Kino geplant wird, benötigt eine tiefere Abstimmfrequenz. Denn in solchen Räumen wünschen sich Nutzer oft Subbässe (unter 50 Hz). Hier wird das Reflexrohr länger und der Durchmesser größer gewählt, um diese tiefen Frequenzen zu unterstützen.
Tieftöner: Das Fundament der Basswiedergabe

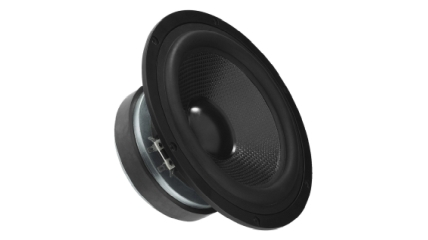

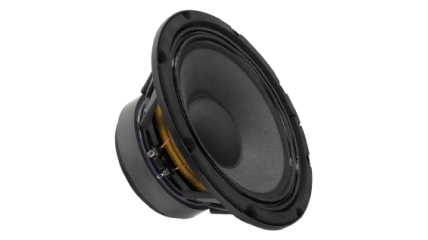

Der Tieftöner ist das Herzstück jeder Basswiedergabe. Er ist darauf ausgelegt, niedrige Frequenzen wiederzugeben. Diese liegen typischerweise zwischen 20 Hz und 200 Hz. Entscheidend ist hier die Größe des Treibers. Große Tieftöner (10 bis 18 Zoll) können mehr Luft bewegen und somit tiefere Frequenzen mit mehr Schalldruck wiedergeben. Doch auch hier gibt es physikalische Grenzen.
Herausforderung: „Power Compression“
Planer und Errichter sind oft mit der Power Compression konfrontiert. Bei hohen Pegeln erwärmt sich die Schwingspule des Tieftöners. Das mindert den Wirkungsgrad des Lautsprechers. Das Ergebnis: Der Lautsprecher wird ineffizienter, die Bässe werden schwächer. Hier kommen ausgeklügelte Kühlungssysteme zum Einsatz, die in modernen Tieftönern integriert sind. Achten Sie daher bei der Auswahl des Tieftöners auf Parameter wie die thermische Belastbarkeit und die Konstruktion der Schwingspule.
Der richtige Einsatz von Tieftöner und Bassreflex: Raumakustik ist der Schlüssel
Die akustischen Bedingungen des Raums sind entscheidend für die Wahl der richtigen Komponenten. Große, offene Räume profitieren von Bassreflexsystemen, da sie in diesen Umgebungen den Raum effizienter mit tiefen Frequenzen füllen können. Aber Vorsicht: In kleinen Räumen oder bei ungünstigen Raumgeometrien (wie parallelen Wänden) führt das Bassreflex-Prinzip zu Problemen. Durch Reflektionen und stehende Wellen entsteht dann ein unpräziser, wummernder Bass.
Frequenzweichen und DSP: Die unsichtbaren Helfer

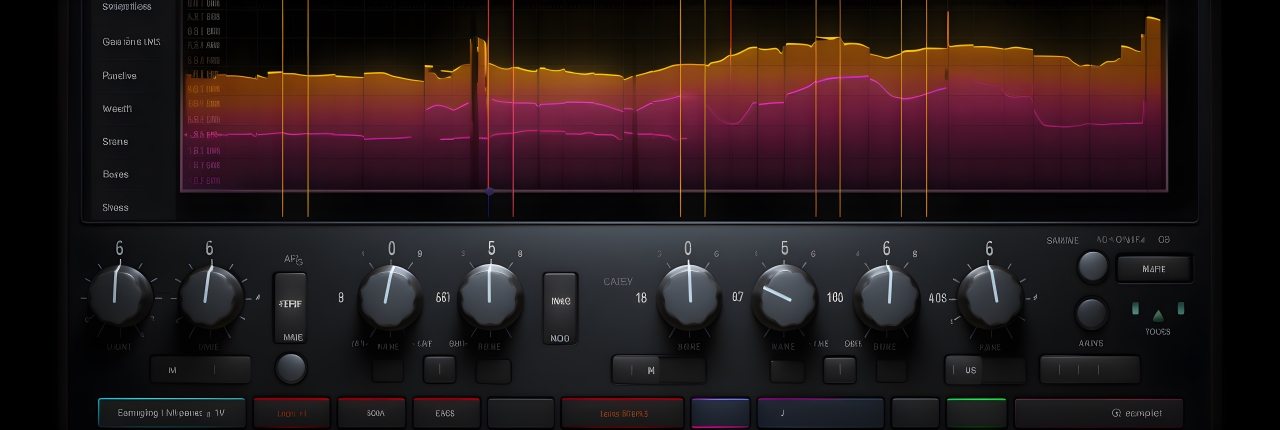

Ein oft übersehenes Detail in der Planung von Bassreflexsystemen und Tieftönern: die Rolle der Frequenzweichen und digitalen Signalprozessoren (DSP). Die Frequenzweiche sorgt dafür, dass der Tieftöner nur die Frequenzen wiedergibt, für die er optimiert ist. Dadurch wird er entlastet und arbeitet sauber und präzise. Moderne DSP-Systeme bieten darüber hinaus die Möglichkeit, den Frequenzgang und die Phase der Lautsprecher perfekt an den Raum anzupassen. Hier können Sie beispielsweise gezielt unerwünschte Resonanzen unterdrücken oder optimieren die Ansteuerung des Bassreflex-Ports.
Die Trompetenform im Bassreflexrohr: Optimierte Strömungsverhältnisse für besseren Klang
Ein entscheidender Aspekt bei der Konstruktion von Bassreflexrohren ist die Form des Ausgangs. Besonders die Trompetenform, also ein trichterförmiger, geweiteter Ausgang des Rohres, spielt hier eine wichtige Rolle. Doch warum?
Strömungsverhältnisse im Fokus: Turbulenzen vermeiden
Wenn Luft durch das Bassreflexrohr strömt, entsteht Reibung an den Innenwänden. Bei hohen Lautstärken oder tiefen Frequenzen kann dies zu Strömungsabrissen führen, die als hörbares Rauschen oder Verzerrungen wahrgenommen werden. Diese sogenannten Portgeräusche mindern die Klangqualität und stören das Hörerlebnis.
Eine trompetenförmige Öffnung reduziert dieses Problem erheblich. Die geweitete Form des Rohres sorgt für einen sanfteren Übergang zwischen der im Gehäuse komprimierten Luft und der Umgebungsluft. Das Resultat: weniger Turbulenzen und somit weniger unerwünschte Geräusche.
Physikalische Erklärung: Laminare Strömung
Die Trompetenform fördert die sogenannte laminare Strömung. Das bedeutet, dass die Luft gleichmäßiger durch das Bassreflexrohr strömt, ohne dass es zu abrupter Verwirbelung kommt. In einem Rohr mit scharfen Kanten entsteht hingegen eine turbulente Strömung, die nicht nur den Klang verschlechtert, sondern auch die Effizienz des Bassreflexsystems verringert.
Vorteile der Trompetenform im Detail:
- Reduktion von Portgeräuschen: Weniger hörbare Störgeräusche bei hohen Lautstärken, da Turbulenzen im Luftstrom minimiert werden.
- Verbesserte Effizienz: Die Luft kann gleichmäßiger zirkulieren, was zu einer präziseren Wiedergabe der tiefen Frequenzen führt.
- Höhere Belastbarkeit: Bei höheren Lautstärken, wo der Luftdruck stärker wird, bleibt das Bassreflexrohr stabil und verzerrungsfrei.
Trompetenform und ihre Grenzen: Wann ist sie sinnvoll?
Die Trompetenform ist besonders bei großen Lautsprechern und in Bassreflexsystemen sinnvoll, die für hohe Pegel ausgelegt sind. Hier wird durch den erhöhten Luftstrom ein sanfterer Übergang benötigt, um die Performance des Systems aufrechtzuerhalten. In kleineren Systemen oder bei niedrigeren Lautstärken kann auch ein gerades Bassreflexrohr funktionieren, wenn es korrekt dimensioniert ist. Dennoch: Bei professionellen Anwendungen, wie in Konzerthallen oder Kinos, ist die Trompetenform fast immer die bevorzugte Wahl.
Vorteile und Herausforderungen: Wie Sie das Beste herausholen
Bassreflex und Tieftöner bieten klare Vorteile, doch es gibt auch Fallstricke. Die effizientere Tonwiedergabe des Bassreflexsystems ist ideal für Räume, in denen ein kraftvoller Bass gefragt ist:
- Konzerthallen
- Clubs
- Theater
Doch das erfordert eine genaue Abstimmung. Bei falscher Dimensionierung oder unzureichender Planung kann es zu Resonanzen und unerwünschtem Bassdröhnen kommen.
Herausforderung: Subwoofer und Tiefbässe positionieren
Ein weiteres häufiges Problem ist die Platzierung. Bassreflexlautsprecher sind empfindlich gegenüber ihrer Position im Raum. Werden sie zu nahe an einer Wand oder in einer Ecke aufgestellt, verstärkt sich der Bass unkontrolliert. Diese sogenannten Raummoden entstehen durch stehende Wellen, die den Klang erheblich beeinflussen. Hier hilft eine korrekte Aufstellung oder der Einsatz von akustischen Absorbern.
Fazit: Präzise Planung für exzellenten Klang
Bassreflex-Systeme und Tieftöner bieten in der Beschallungstechnik beispiellose Vorteile, wenn Sie sie richtig einsetzen. Die Kunst liegt in der präzisen Abstimmung – von der Auswahl der Komponenten über die Abstimmfrequenz bis hin zur Integration in das Gesamtakustikkonzept des Raums. Moderne DSP-Technologie und eine fundierte Kenntnis der Raumakustik sind hierbei unerlässliche Werkzeuge. Mit dem richtigen Know-how verwandeln Sie Räume in beeindruckende Klangwelten, die nicht nur gehört, sondern auch gespürt werden.
Fassen wir zusammen: Bassreflex-Konstruktionen nutzen die Helmholtz-Resonanz zur Verstärkung tiefer Frequenzen. Die Abstimmfrequenz des Bassreflexsystems ist entscheidend für die Klangqualität. Große Tieftöner bieten mehr Schalldruck, sind aber anfälliger für Power Compression. Frequenzweichen und DSP-Systeme optimieren das Zusammenspiel von Bassreflex und Tieftönern. Raumakustik ist der Schlüssel: Falsche Platzierung führt zu ungewollten Bassresonanzen. Sie wollen mehr über Beschallungstechnik erfahren? Stöbern Sie in unserem Magazin.
